高炉干式煤气柜自振特性
2015/9/22 14:30:27 点击： 文章来源：www.jshhcc.com
150000 m3 (Klonne型)高炉干式煤气柜为宝钢一期工程，首次从日本引进。由于当时上海地区为非抗震设防区，日方对该气柜未作抗震设防。目前宝钢改为7度震区，故应验算气柜抗震性能。受宝钢工程指挥部委托，本文用自编程序对该气柜的动力特性进行了计算分析和实测.
1宝钢150000m3干式煤气柜(Klonne型)简介

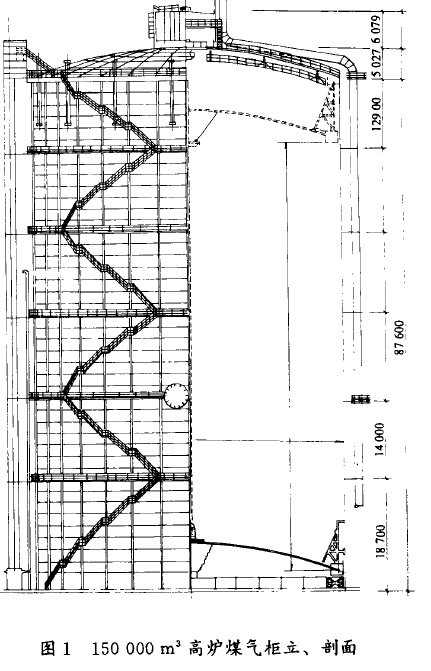

宝钢150 000 m3 (Klonne型)高炉干式煤气柜主体结构为一圆柱形的加肋壳，直径51. 2 m，柜顶回廊高度87. 6 m，塔楼顶高98. 58 m，柜内煤气最高压力为。. 784 MPa，它由柜体、柜顶、内部活塞等几大部分组成，如图1所示。另外还有一些附属设施，如外部电梯、外部阶梯，各种煤气放散管道等等。煤气由柜体底部必4 000 mm输入管道进入柜体内，贮存于活塞下部。柜体结构由立柱、壁板、壁板环向加劲肋及抗风回廊等构件组成。沿周边等距布置的32根立柱截面为H340 mm X250 mm X 14 mm X 9 mm，壁板厚度8 =8 mm，壁板沿高度每隔一定间距设环向加劲肋。柜体外侧沿高度设置6道抗风回廊。立柱上设牛腿与抗风回廊连接，回廊兼作环向人行道，外侧设护栏。

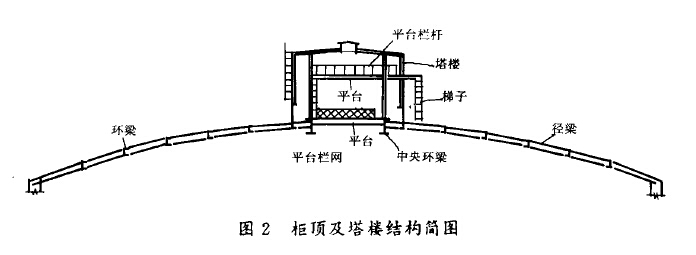

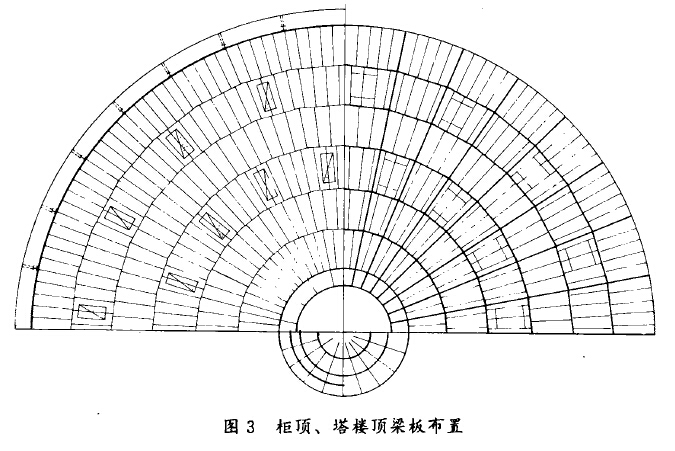

柜顶结构由辐射状径向梁，环向梁及} = 6 mm顶板、塔楼构成。环向梁支于径向梁上，径向梁一端支于立柱，另一端支于柜顶中央环梁上。全部径环梁构成一球面网壳，柜顶板与各梁焊接。为采光需要，柜顶板上开设天窗。圆形塔楼支承于柜顶中央环梁上。塔楼侧面设立柱，顶部设径、环梁，外部均设密封钢板。.柜顶及塔楼结构简示于图2.柜顶、塔楼顶梁板布置参见图3.
柜体内设有活塞，活塞以下的空间称为煤气室。活塞以上部分为空气室.活塞随煤气的贮量变化而升降。活塞周边大环梁内设有混凝土配重块，以保持下部煤气具有恒定的压力.为能使活塞灵活升降，并保持水平，活塞外环梁与柜体壁板间沿高度设两道导轮。
柜体内设有活塞，活塞以下的空间称为煤气室。活塞以上部分为空气室.活塞随煤气的贮量变化而升降。活塞周边大环梁内设有混凝土配重块，以保持下部煤气具有恒定的压力.为能使活塞灵活升降，并保持水平，活塞外环梁与柜体壁板间沿高度设两道导轮。
