气柜是氮肥厂的重要生产设备，它的容积指示非常重要。指示失灵，小则影响工艺操作，大则造成设备事故。我厂气柜容积指示仪，搞过行程开关式和差压变送式，两者都不理想。我们遵照毛主席关于“独立自主、自力更生”的教导，在定型设计的基础上，自制成功模拟式气柜容积指示仪，直观效果好，很受操作工人的欢迎。
    一、工作原理

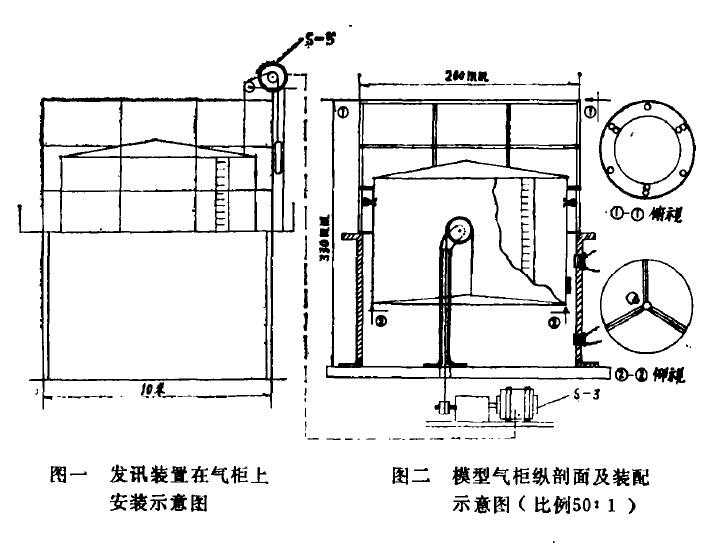

      气柜钟罩的升降，带动S- 5自整角发送机的转子旋转，进而带动S- 3自整角接收机转动，通过按照气柜行程和模型行程比例减速的变速器驱动模型气柜，按比例同步升降。
    二、指示部分的制作
      气柜容积指示仪要求指示灵敏。首先依照它在屏上安装的位置来确定其大小。先按确定的大小，做出一个有如嵌装式仪表的箱子，前后都能开门，前门玻璃内装一小型日光灯管以供照明，后门上装一红玻璃窗，窗后装一白炽灯作为报警，模型则放在箱中间。箱内壁涂上天蓝色，模型钟罩上用桔红荧光涂料画上标尺，我们看到的是一座具体而微小的气柜，其钟罩随着气量的变化而升降。
      模型不要求完全按比例放样，目的在模拟升降运动，尽量使升降行程大一些以便察。我们做的模型比真气柜的样式要狭长些。整个模型是用铝皮做的，水封2 mm厚，钟罩要求重量轻，则用0.5mm。钟罩下方用环氧树脂贴一块永久磁钢，水封壁上固定两个干簧管，用于越限报警。当发生越限时，磁钢移到干簧管中间，触点磁化闭合，通过继电器使日光灯灭，白炽灯亮，透过红窗发出红光(用红灯泡也一样)，替铃振响，提醒操作工注意。
       线轮直径直接影响行程比例，调整直径可使模型钟罩行程最高最低位置与气柜相合。线轮_L车出螺纹(牙距应与线径配合)，使收线时能够依次排列，以防重叠，影响精度，所以不能用一般的棉麻，我们用的是尼龙线。
三、发讯部分的安装
      我们是按照上海化工设计院3,000吨/年联醇定型设计中气柜讯号图纸安装的，故不多说，只是在安装过程中作了如下改进:
    1.将导轮的边加宽两倍以防链条滑出。
    2.链条不直接接在钟罩上，而是先在钟罩上接一根长0.5米、粗6毫米的软钢丝绳，链条再接在钢丝绳上，这样可以避免链条扭断。
    3.牙轮和自整角机的相接，原设计是电机的轴伸，会在一根在滑动轴承内转动的销轴上的。因为轴承所承受的重力很大，重锤重达6公斤，气柜的升降又很频繁，滑动轴承很快就被磨损，间隙就大了，随之摇摆也大了，于是电机轴伸就易折断。我们将滑动轴承改为滚动轴承，减少磨擦。同时将销轴端部锉一个十字槽，电机轴端装一个十字头，将销接改为十字头撞接，这样不管摆动多大，也仍能转动自如，而不损及电机。
四、体会
       模拟式气柜容积指示仪投运以来，证明:
I.能可靠地指示气柜容积，误差小。
2.视觉直接，一目了然，造气和变换操作工能不离开岗位正确掌握气柜变化。
3.仪表无汞无火花，安全无害。
4.结构简单，除电机外，全部可以自制。
    但因为是自制的，所以仍然粗糙得很，还有待于进一步改进提高。
