威金斯煤气柜安装技术分析

2015/12/31 8:43:03      点击: 文章来源:www.jshhcc.com
1 概 述
1.1 橡 胶膜 干式煤气柜结构组成
      橡胶膜干式煤气柜 由立柱 、侧板 、柜顶 、底板 、活塞系统 、T型挡板 、T 型 台架 、密封橡 胶 膜及调 平装 置等组成 。其附属部分有煤气进 出 口管、煤 气 自动放散管 、冷凝水收集器 、柜位指示器 、环形走 台及梯子等 。
1.2 橡 胶膜 密封千 式煤气柜 工作原理
      煤气由气柜侧 板底 部煤气入口管进入气 柜 ,在煤气压力作用下 ,使 活塞带着内膜 上升 ,在上升至 T型挡板上部的极限压力位置;煤气继续进入柜内,使 T型挡板带着外膜上升 (包括活 塞系统 ),直至最大容积。
      当T型挡板上升至极限位置,则顶开气柜所设的煤气自动放散阀,煤气便通过放散管自动进行放散,但正常情况下不允许煤气在此放散,以免对环境造成污染,煤气柜的置换气体采用NZ。
2工程概况
       8万ma橡胶膜干式煤气柜本体、附属设备和防雷照明的制作、安装。附属设备安装是以煤气柜进出煤气管道外第一个法兰为界的设备、工艺等安装、调试。
2. 1煤气柜技术参数
      公称容积:80 000 m3;储存介质:转炉煤气;储存压力:25^-30 kPa;抗震烈度:VI度;柜体外形:圆柱形;基本风压0. 4 kN/m2;介质温度毛75℃夏季最高温度50℃,冬季最低温度一20℃。
2. 2煤气柜制作特点
    (1)煤气柜构件制造复杂,安装精度要求高,工作量大。
    (2)焊接工作量大,焊接质量要求高。
    (3)柜体防腐要求高,除锈、涂装工作量大,并且是高空作业。
    (4)吊装作业量大,吊装难度大。
3制作技术要点
3. 1第一工艺阶段制作内容
    包括基础验收,气柜底板、活塞板铺设,浇注硷环梁,柜顶梁环板等部件安装。
    (1)煤气柜土建基础。按照施工图纸,检查环状基础和弯顶标高,检查环状基础水平度和拱度,检查煤气柜立柱基础尺寸符合要求。

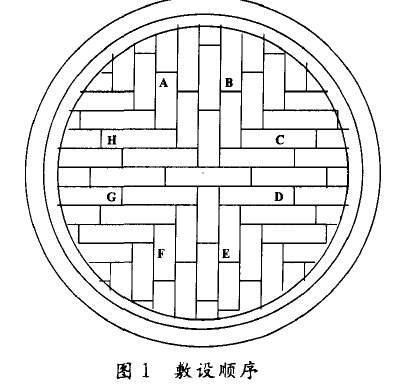

    (2)由于气柜底板铺设在弯拱上,因此,底板必须经喷砂除锈相当涂防锈漆,制作成合适的弯曲度后,按图1的顺序进行敷设,敷设时要防止钢板焊接应力集中,有序错开敷设。钢板与水泥弯顶保持30 ^-60mm的空间距离。
干式气柜敷设顺序
(3)活塞板铺设及活塞安装。将活塞支撑板在底板上焊接后,做好各点测量标记,然后按照底板的安装焊接方法,焊接活塞板,并将活塞上的附件全部安装完毕,剩余的活塞内侧(接触煤气侧)的环焊缝则在气柜调试前用活塞支腿支撑活塞后,在气柜内焊接。活塞板焊缝要求100%抽真空试验。
(4)最后安装硷环梁及浇注其内的硷,做好排水管的埋人及焊接工作。
3. 2气柜顶梁及有关附件的制作安装
    柜顶梁支撑安装:在活塞板基础上制作矩形钢箱形成的柜顶边梁和柜顶中心环梁,然后根据施工图制作弯顶带弧度的钢梁,用支架梁按对角形式连接中心环梁和柜顶边梁,确保柜顶中心与活塞板中心一致。

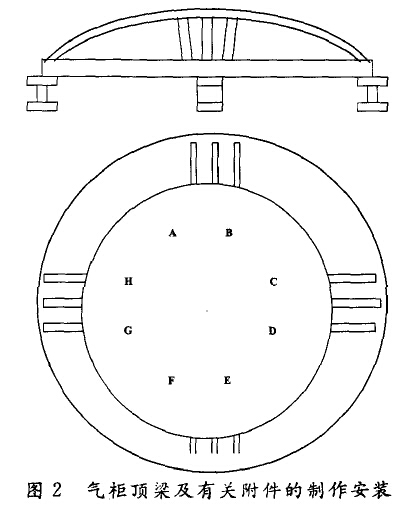

    找正对位后,按对角形式以统一旋转方向逐个安装柜顶梁,梁和其中梁的支撑安装完毕后,按制作安装气柜底板的方法敷设安装柜顶板,见图2。
气拒顶梁及有关附件的制作安装
3. 3气柜的立柱、侧板、抗风析架的制作安装
      先制作安装气柜第一段基准立柱,保证立柱对角间距、相临两立柱间距保持在士3 mm范围内,且对角立柱、相临两立柱保持平行。
      安装顺序:立柱侧板抗风析架的安装由一点向两侧进行,最后合拢,第一节安装合拢后,检查上口直径、立柱、侧板垂直度,合格后进行第二节的安装,以此类推进行以上各节的安装。
       安装过程中,重点控制立柱水平度、垂直度和立柱的相同间距,以及焊接安装的精密度,消除侧板内壁尖刺等安装缺陷。
       因此,要利用专业的测量工具和时机予以实时、多频次的监测,由于本阶段关系气柜外型形状,测量和焊接中尤其要避开温差大的时段,避免焊接造成应力集中变形。
3. 4柜顶的提升固定
       制作安装完毕后,在立柱外挂与柜顶同等重量的配重,利用20台手摇卷扬机及设置在立柱上的滑轮组,将在活塞上组装好的柜顶同步提升到设计的46m高度并安装固定。
        由于柜顶重量约100 t,因此,提升前应做专门的提升方案,确保柜顶稳步、安全的提升到位,以免损坏成品,影响工期。
3. 5活塞支架系统安装

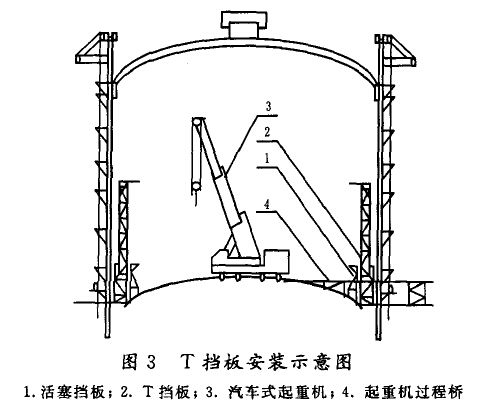

        要在气柜内设置足够的照明,然后用50 t履带式起重机或两台20 t汽车式起重机,把活塞T型挡板台架等吊装到位,见图3。
T档板安装示意图

3. 6工程收尾
      主要是查清所有未安装的部件并准备就位,合理组织人力,加快安装进程。主要作业项目有:(1)硅配重块安装就位;(2)密封橡胶膜的运人及组装;(3)放散管的安装,放散管手动、自动机构安装;(4)侧板附件安装及作业口封闭;(5)氮气管道安装;(6)测倾水管的安装;(7)活塞支架套管的安装;(8)平衡配重装置安装;(9)柜容指示器的安装;(10)柜顶附件安装;(11)煤气进出口及人孔安装;(12)施工工装拆除;(13)活塞支柱的安装就位,活塞内表面T字形焊缝焊接及涂漆;(14)消防系统的安装等。
4气柜总体调试
      气柜本体和附属装置安装完成后,进行气柜整体调试,包括试运转调试和气密性试验,使气柜达到总体验收标准,此阶段的成果确定气柜最终的制作效果,决定着气柜的成败。
4. 1试运转和调整的进行
    先作活塞慢速升降试验,活塞速度控制在0. 1 ^}0. 2 m/min,活塞每升高lm,观察记录各部分状态和数据。对试验超标的项目进行调整,其中,如果活塞倾斜过大,调整活塞上调平配重的位置,使活塞平衡。整后重新试验,根据结果再作调整。慢速升降试验合格后,即可进行活塞的快速升降试验。活塞速度不低于2. 2 m/min<以能满足使用要求为准)。根据试验状态再进行细致调整,最后全部达到标准要求。
4. 2气密性试验
       试运转完毕后,进行气柜总体间接气密性试验,先将进出气管水封阀灌满水,再将气柜充气90%密闭,按容积测定法检验气柜的严密性。测定的容积用下式换算成标准容积。
       Va -273Vt(B-f-P一P燕气)令760(273-h-t)

        式中:V。为0 0C ,760 mmHg时干燥空气的标准容积(m3);V:为气柜实测容积(m');B为气柜高度1/2处,测定的大气压力(mmHg) ; P为试验时气柜内空气压力(mmHg) ; P气为柜内气体的水蒸汽分压(mmHg) ; t为测定时气柜内空气的平均温度(℃)。

P气=}XPs式中:中为空气湿度(0o);Ps为t℃下的水蒸气饱和压力(mmHg) o

5防腐施工方案
      干式煤气柜防腐质量好坏,影响到气柜的使用寿命和防腐大修的周期及成本,同时影响到气柜的整体外观质量,因此,在防腐施工过程中必须提高和保证气柜各部位的防腐质量,既要保证外表质量,更要控制内在质量。
6结语
    威金斯煤气柜内部各构件的安装精度要求比较高,施工过程中,必须对每一构件的安装精度提出要求并实施,并从总体上控制设备整体的安装精度,这也是质量控制过程中分步、分项控制从而达到整体上控制的典型应用范例。--------------------本文由干式气柜公司整理发布,如需转载,请注明!
