长城干式气柜密封油应用实例
2015/10/16 10:16:00 点击： 文章来源：www.jshhcc.com
随着国民经济的持续高速增长, 国内钢铁 、城市燃气行业发展迅速 , 用于储存煤气或天然气的稀油密封型干式气柜拥有量逐年增加。综合多家气柜设计及建设单位的数据 ,到目前为止, 国内在用的稀油密封型干式气柜已超过 200台, 并且以每年新建 20 ～ 30台新柜的速度递增 。具有密封、润滑 、防腐功能的干式气柜密封油对保障稀油密、封型干式气柜的正常运行起着重要作用 。
1 气柜设备简介

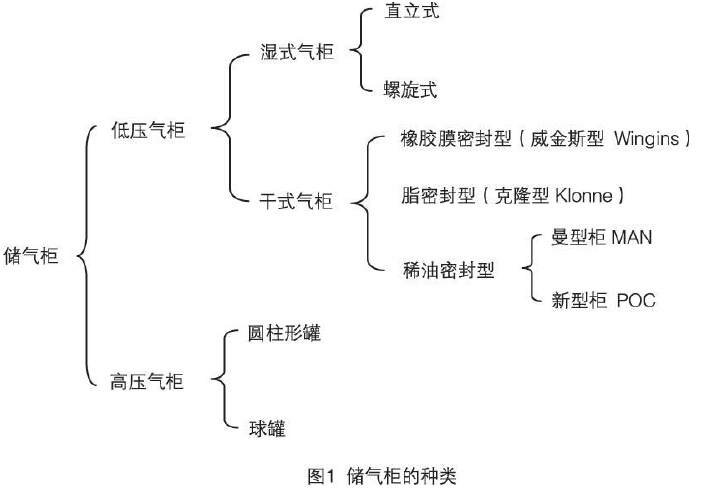

气柜是储存煤气 、混合气、炼厂气、天然气等气体的储气设备, 用于调节不均匀的供气负荷 。储气柜种类见图 1。
在冶金及燃气行业应用的主要为低压气柜,其中干式气柜由于具有占地面积小、罐体使用年限长、排气压力恒定、地基承受压力小等优点, 近年来逐渐呈现出取代湿式气柜的趋势。在干式气柜中, 克隆型脂密封气柜供脂系统复杂, 密封性能不尽人意,故在国内少有采用;威金斯型橡胶膜密封气柜主要应用于冶金行业的转炉煤气回收系统及石化行业的干气回收系统。
稀油密封型干式气柜以曼型 (多边形稀油密封储气柜)为主, 近年来又发展了结合克隆柜及曼型气柜特点的新型 POC气柜 (圆形稀油密封储气柜 ),今后稀油密封型干式气柜主要向大型化、高压化 、高温化及储存气源多样化方向发展 。国内稀油密封型干式气柜的柜容量从早期的 2万 m3发展至目前的 30万 m3, 储气压力也从早期的6 kPa发展到目前的 12.5 kPa。稀油密封型干式气柜广泛应用于冶金、城市燃气 、化工等行业, 适宜储存高炉煤气 、焦炉煤气 、混合煤气、城市民用煤气等 ,是调节煤气压力、稳定煤气供应的重要设备。
2 干式气柜密封油的技术标准
我国在 20世纪 80年代初期开始设计建造稀油密封型干式气柜 , 当时所使用的气柜密封油基本从国外引进, 主要是美国埃索石油公司的可瑞油 (EssoCokay)和日本三菱公司供给宝钢焦炉煤气柜的气柜密封油。为替代进口 , 济南炼油厂高级润滑油公司 (现中国石化润滑油济南分公司前身 )与北京钢铁设计研究院、马鞍山钢铁设计院参照进口油品性能 ,共同制定了国内第一个气柜密封油的暂定技术标准 , 在国内首家研制生产出符合暂定技术标准的气柜密封油产品 ,并于 1987年用于济南钢铁集团总公司国内首批 2座 6kPa的5万 m3正多边形稀油密封型气柜。
到目前为止, 国内干式气柜密封油尚没有国家标准和行业标准。在原气柜密封油暂定技术标准的基础上 ,中国石化润滑油公司对其逐步完善，制定了干式气柜密封油企业标准(Q/SH303 364 -2007)。 该标准共分 2大类 、6个牌号 。
3 长城干式气柜密封油的选用
长城干式气柜密封油具有良好的综合性能:◎适宜的黏度及良好的黏温性能, 能确保在不同地域 、不同季节起到良好的密封和润滑效果;
◎具有优良的氧化安定性 ,可延长密封油的使用期限 ;
◎具有良好的防锈 、防腐蚀性能, 可有效保护设备长周期运行;

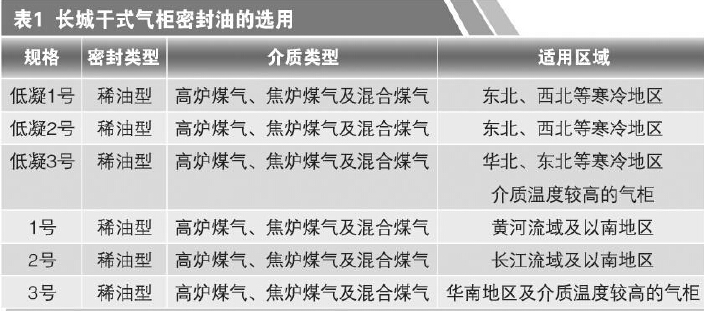

◎具有良好的分水性能, 不易乳化变质 。长城干式气柜密封油的选用见表 1。
中国石化润滑油公司还根据用户的具体工况及要求 ,生产满足用户需求的、具有特殊指标的干式气柜密封油。长城干式气柜密封油具有良好的综合性能:◎适宜的黏度及良好的黏温性能, 能确保在不同地域 、不同季节起到良好的密封和润滑效果;
◎具有优良的氧化安定性 ,可延长密封油的使用期限 ;
◎具有良好的防锈 、防腐蚀性能, 可有效保护设备长周期运行;
◎具有良好的分水性能, 不易乳化变质 。长城干式气柜密封油的选用见表 1。
4 长城干式气柜密封油应用案例
济南炼油厂自 1987年开始为济南钢铁集团生产第一批干式气柜密封油 , 为长城干式气柜密封油的应用打下了良好的基础 。 20多年来, 长城干式气柜密封油凭借优良的产品质量及完善的售后服务 ,在中国首钢集团、上海宝钢集团公司、鞍山钢铁集团公司 、武汉钢铁集团公司、包头钢铁公司 、上海煤气公司、济南钢铁集团总公司、新疆八一钢铁有限公司、太原钢铁集团有限公司、天津煤气厂等 40余家钢铁 、燃气企业得到应用 。
4.1 在济南钢铁集团总公司的应用

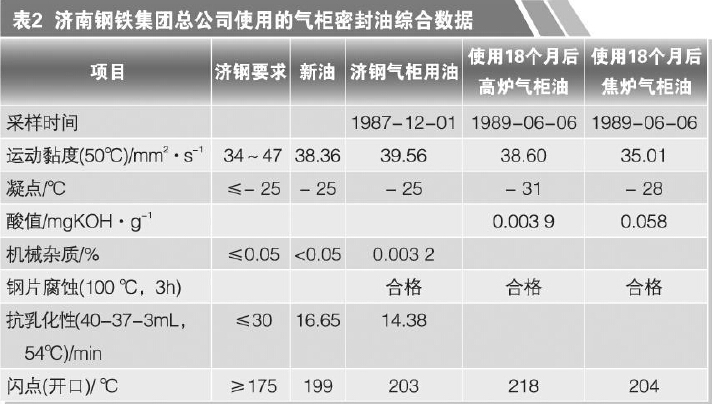

由马鞍山钢铁设计院设计 、中华造船厂建造 的国内首批 2座 6 kPa的 5万 m3正多边形稀油密封型气柜于 1985年在山东济南钢铁集团总公司设计投运 ,自 1987年开始使用 1号干式气柜密封油,至 1998年进行第一次检修, 期间连续运行 11年,干式气柜密封油运行周期达到国内最高水平 。当时济南钢铁集团总公司使用的气柜密封油的综合数据见表 2。
从表 2可以看出, 气柜密封油运行 18个月后 ,由于高炉气柜和焦炉气柜气源不同, 使油品的运动黏度、酸值、闪点性能变化稍大 , 但 2个气柜所使用油品的整体情况良好。
其后,由中冶京诚工程技术有限公司总承包的济南钢铁集团总公司燃气蒸汽联合循环发电项目 (CCPP)2座 16.5万 m3稀油密封煤气柜工程继续使用长城干式气柜密封油产品。
4.2 在上海宝钢集团公司的应用

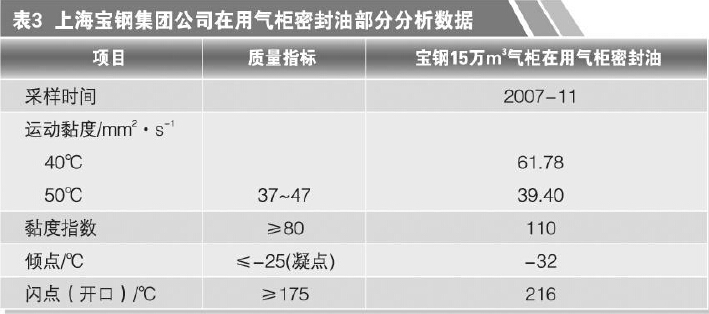

上海宝钢集团公司于 2000年 2月在上钢一厂 15万 m3高炉气柜使用长城 1号干式气柜密封油,使用至今运行良好,在近 8年的使用过程中, 只进行了少量补油。 2007年 11月,对上海宝钢集团公司在用近8年的气柜密封油进行技术服务,部分分析数据见表 3。
由表 3可以看出 , 在用长城气柜密封油运行近 8年后,其运动黏度 、黏度指数及闪点等数据均处于正常使用范围内 。
上海宝钢集团公司其后在 2座 30万 m
3POC新型气柜工程中继续使用长城干式气柜密封油产品
4.3 在包头钢铁有限责任公司的应用
3POC新型气柜工程中继续使用长城干式气柜密封油产品
4.3 在包头钢铁有限责任公司的应用

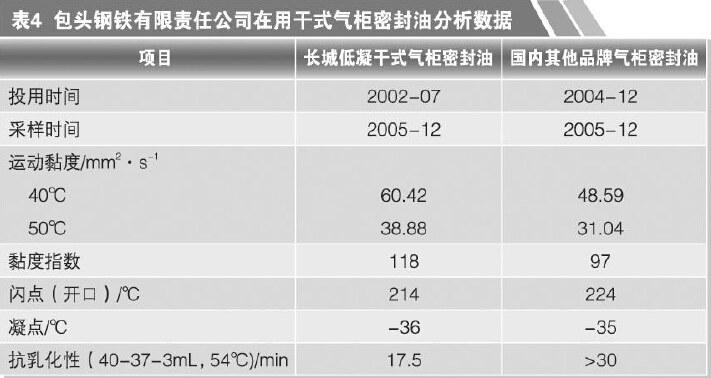

包头钢铁有限责任公司自 2002年 7月开始在其 15万 m3高炉煤气柜使用长城低凝干式气柜密封油, 目前已使用近 6年时间。 2005年 12月 ,对包头钢铁有限责任公司在用气柜密封油进行技术服务,分析数据见表 4。
由表 4可以看出 , 长城低凝气柜密封油在使用 3年多时间后 ,抗乳化性仍能满足新油标准要求 ,黏度、黏度指数 2项指标也较好。
其后,包头钢铁有限责任公司为 CCPP项目配套的 30万 m3高炉煤气柜工程继续使用长城干式气柜密封油产品 。

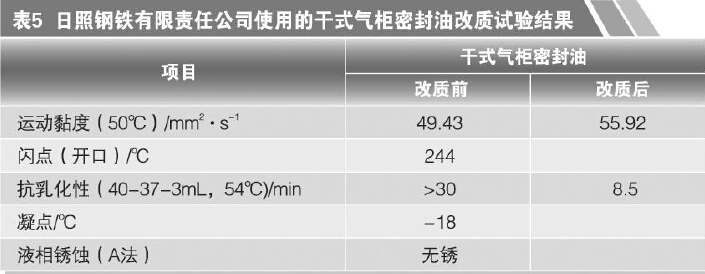

4.4 在日照钢铁有限责任公司的应用日照钢铁有限责任公司自 2004年 2月开始在 10万 m3高炉煤气柜使用长城 2号干式气柜密封油。 2005年 8月 , 该公司将此高炉煤气柜改为转炉煤气柜 。由于进柜高炉煤气未经净化处理 ,对油品的破乳化性能影响较大 ;此外 ,改为转炉煤气柜后,进柜介质温度提高 ,因此对油品分水能力及黏度进行了改质试验 。日照钢铁有限责任公司使用的气柜密封油改质前后的分析数据见表 5。
由表 5可以看出 ,通过改质试验 ,干式气柜密封油黏度提高了一个牌号, 抗乳化性能有了较大的改善,可满足日照钢铁有限责任公司转炉煤气柜的使用要求。
5 结束语
近年来 ,随着用户气源类型的逐渐增多, 原有的气柜密封油已不能完全满足使用要求, 因此干式气柜密封油必须随着用户工艺的完善和要求的提高而不断发展。
中国石化润滑油公司将依托整体技术实力,加强与各大冶金行业研究院所的技术合作, 针对目前冶金行业原料、工艺出现的新变化, 研究开发适合特定气源及特定操作条件气柜使用的特种气柜密封油产品,更好地为广大冶金 、燃气等行业的用户服务 。
中国石化润滑油公司将依托整体技术实力,加强与各大冶金行业研究院所的技术合作, 针对目前冶金行业原料、工艺出现的新变化, 研究开发适合特定气源及特定操作条件气柜使用的特种气柜密封油产品,更好地为广大冶金 、燃气等行业的用户服务 。
