江苏淮钢工程高炉煤气冷却系统设计计算
2015/11/4 9:43:44 点击： 文章来源：www.jshhcc.com
1淮钢工程提供的高炉煤气各项参数
淮钢工程提供的高炉煤气各项参数见表 1。
4 高炉煤气平均流速与管段内停留时问
高炉煤气平均流速与管段内停留时间见表 4。
水喷入高炉煤气管段后，雾化水在短时间内吸热、汽化，高炉煤气被冷却，一级喷水即可达到降温要求。应用上海外高桥喷雾系统公司喷嘴及氮气雾化水技术，是高炉煤气冷却、降温的关键喷雾技术。
淮钢工程提供的高炉煤气各项参数见表 1。
2 高炉煤气冷却主要参数计算结果

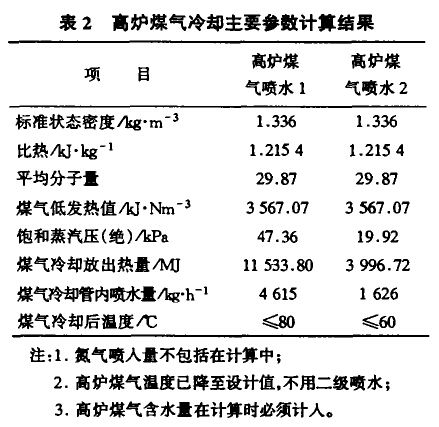

上海外高桥喷雾系统公司根据淮钢工程提供的高炉煤气相关参数，进行物料平衡、能量平衡的计算，结果如表2。

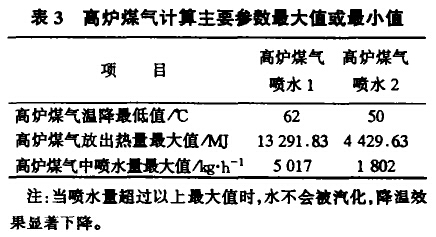

3 高炉煤气计算主要参数最大值或最小值高炉煤气计算主要参数最大值或最小值见表 3
4 高炉煤气平均流速与管段内停留时问
高炉煤气平均流速与管段内停留时间见表 4。
水喷入高炉煤气管段后，雾化水在短时间内吸热、汽化，高炉煤气被冷却，一级喷水即可达到降温要求。应用上海外高桥喷雾系统公司喷嘴及氮气雾化水技术，是高炉煤气冷却、降温的关键喷雾技术。
5 高炉煤气喷水冷却几点说明
(1)高炉煤气喷水冷却后温度仍高于环境温度，煤气在输送过程中继续降温、冷却。当水蒸 汽分压大于该 温度下 的饱 和蒸汽压时，水蒸汽会冷凝成水。因此，输气管道、干式气柜、煤气压缩机后的管线最低处增设安全、可靠的脱水设施 ，冬季要有防冻措施 ；
(2)选择上海外高桥喷雾系统公司气体雾化喷嘴及计量控制仪表，是高炉煤气系统实现冷却降温的保证。尤其是喷水的雾化颗粒必须足够细，否则不仅不能降温，还会增加煤气水分 ；
(3)由于高炉煤气冷却过程中为多种混合气体 ，计算非常复杂。在不影响冷却效果计算的情况下 ，忽略了部分影响因素，对计算进行了简化，计算结果略有误差。所以在确定喷嘴喷水能力时应考虑适当富余。---------本文由干式气柜（http://www.jshhcc.com）厂家整理发布，如需转载请注明！
(1)高炉煤气喷水冷却后温度仍高于环境温度，煤气在输送过程中继续降温、冷却。当水蒸 汽分压大于该 温度下 的饱 和蒸汽压时，水蒸汽会冷凝成水。因此，输气管道、干式气柜、煤气压缩机后的管线最低处增设安全、可靠的脱水设施 ，冬季要有防冻措施 ；
(2)选择上海外高桥喷雾系统公司气体雾化喷嘴及计量控制仪表，是高炉煤气系统实现冷却降温的保证。尤其是喷水的雾化颗粒必须足够细，否则不仅不能降温，还会增加煤气水分 ；
(3)由于高炉煤气冷却过程中为多种混合气体 ，计算非常复杂。在不影响冷却效果计算的情况下 ，忽略了部分影响因素，对计算进行了简化，计算结果略有误差。所以在确定喷嘴喷水能力时应考虑适当富余。---------本文由干式气柜（http://www.jshhcc.com）厂家整理发布，如需转载请注明！
